انتخاب کابل مناسب برای سیستمهای خورشیدی
تصور کنید یک خانه روستایی روی دامنه کوه، پنلهای خورشیدیاش را با وسواس نصب کرده، باتریهایش را با دقت انتخاب کرده، حتی اینورتر مرغوبی خریده است.
اما صاحب خانه برای کابلها به سراغ نزدیک ترین فروشگاه رفته و “هر چه دم دست بوده” گرفته. نتیجه؟ بعد از چند ماه، سیستم انرژی خورشیدی او دائم با افت راندمان، قطعی برق یا حتی داغ شدن و سوختن کابلها دست و پنجه نرم میکند.
اینجا همان نقطه ای است که اهمیت انتخاب کابل مناسب برای سیستمهای خورشیدی روشن میشود. کابلها شریانهای حیاتی هستند؛ مثل رگهای خونی که اگر درست انتخاب نشوند، قلب (پنل و باتری) هرچقدر هم قوی باشد، انرژی به مقصد نمیرسد.
در این مقاله قرار است با هم به جزئیاتی بپردازیم که اغلب نادیده گرفته میشوند: از جنس رسانا گرفته تا عایق، از افت ولتاژ تا استانداردهای بینالمللی. میخواهیم بدانیم کدام کابل برای کدام شرایط بهتر است، چه اشتباهاتی مرسوم است، و چطور میشود با انتخاب درست نهتنها راندمان را بالا برد بلکه از حوادث خطرناک جلوگیری کرد.
بیش تر بخوانید>> سیم و کابل راد افشان سحر

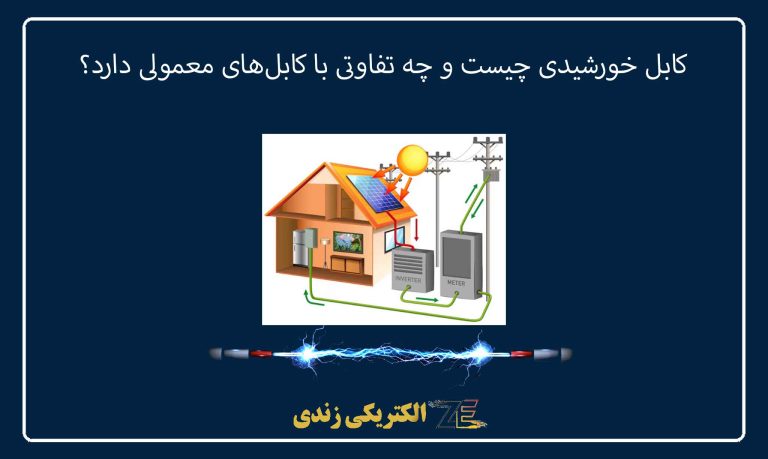

کابل خورشیدی چیست و چه تفاوتی با کابلهای معمولی دارد؟
کابلهای خورشیدی در نگاه اول شبیه هر کابل الکتریکی دیگری به نظر میرسند، اما داستانشان کمی پیچیده تر است. این کابلها برای انتقال جریان مستقیم (DC) تولیدشده توسط پنلهای خورشیدی طراحی شدهاند و معمولاً باید:
- مقاومت بالایی در برابر اشعه فرابنفش (UV) داشته باشند، چون بیشتر وقتشان را زیر آفتاب سپری میکنند.
- انعطاف پذیر باشند تا در زمان نصب روی پشت بام یا استراکچر فلزی راحت خم شوند.
- عایق حرارتی خوبی داشته باشند، چون دمای سطح کابل در تابستان میتواند به ۷۰ درجه یا حتی بیشتر برسد.
- در برابر رطوبت و باران نیز مقاوم باشند، مخصوصاً در مناطق مرطوب یا ساحلی.
این ویژگیها تفاوت اصلی کابل خورشیدی با کابلهای ساختمانی یا صنعتی معمولی است. شاید همان کابل مسی معمولی در ظاهر جواب بدهد، اما در بلندمدت نه تنها کارایی کاهش مییابد بلکه خطر آتشسوزی نیز بالا میرود.
چرا انتخاب کابل مناسب حیاتی است؟
بیایید با یک مثال عددی ساده شروع کنیم. فرض کنید خروجی پنلهای شما در مجموع ۲۰ آمپر است و شما کابل باریکی انتخاب کردهاید که فقط توان تحمل ۱۵ آمپر را دارد. چه میشود؟
- افت ولتاژ: انرژی تولید شده در مسیر هدر میرود. پنل شما مثلاً ۱۰۰ وات تولید میکند اما نهایتاً ۸۰ وات به باتری میرسد.
- گرم شدن کابل: جریان بیشتر از ظرفیت باعث داغ شدن کابل و در نتیجه آسیب به عایق میشود.
- کاهش عمر سیستم: فشار مداوم به کابل و تجهیزات جانبی، طول عمر باتری و اینورتر را کم میکند.
- خطرات ایمنی: در بدترین حالت، داغ شدن کابل میتواند به آتشسوزی منجر شود.

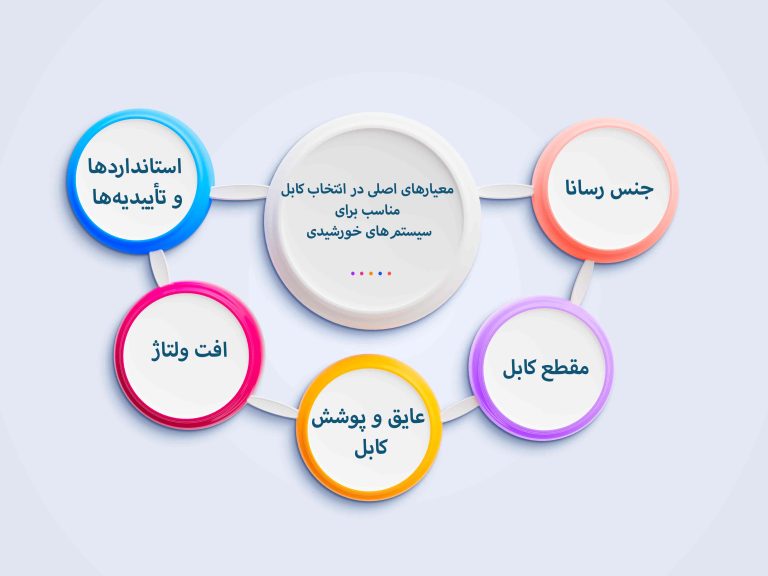

معیارهای اصلی در انتخاب کابل مناسب برای سیستمهای خورشیدی
حالا برویم سراغ معیارهایی که باید حتماً در نظر بگیرید.
۱. جنس رسانا (مس یا آلومینیوم؟)
کابل های خورشیدی عمدتاً با رسانای مسی ساخته میشوند، چون:
- رسانایی الکتریکی بالاتری نسبت به آلومینیوم دارند.
- در مقطع مشابه، افت ولتاژ کمتری ایجاد میکنند.
- مقاومت بیشتری در برابر کشیدگی و خوردگی دارند.
با این حال، برخی پروژههای بزرگ برای کاهش هزینه از کابلهای آلومینیومی استفاده میکنند. اگرچه سبکتر و ارزانترند، اما نیاز به سطح مقطع بزرگتر دارند و دوامشان در محیطهای خورشیدی کمتر است.
۲. مقطع کابل
انتخاب مقطع مناسب کابل (مثلاً ۴ میلیمتر، ۶ میلیمتر یا ۱۰ میلیمتر) وابسته به این عوامل است:
- شدت جریان عبوری (آمپر)
- طول کابل (چون هرچه طول بیشتر، افت ولتاژ هم بیشتر)
- ولتاژ کاری سیستم ۱۲V، ۲۴ V یا ۴۸V
یک قاعده ساده این است: هرچه فاصله بیشتر و جریان بالاتر، مقطع کابل هم باید بزرگ تر انتخاب شود.
۳. عایق و پوشش کابل
کابلهای خورشیدی اغلب با عایق XLPE یا مواد مشابه تولید میشوند که در برابر UV، حرارت و رطوبت مقاوماند. کابلهای ساختمانی معمولی معمولاً از PVC ساخته میشوند که زیر نور خورشید بهمرور ترک میخورد.
۴. افت ولتاژ
استانداردها پیشنهاد میکنند افت ولتاژ کابل در مسیر پنل تا اینورتر یا باتری نباید بیشتر از ۳ تا ۵ درصد باشد. برای محاسبه آن میتوان از فرمولهای ساده یا نرمافزارهای طراحی استفاده کرد.
۵. استانداردها و تأییدیهها
کابل مناسب برای سیستمهای خورشیدی باید گواهیهایی مثل TUV، IEC یا UL داشته باشد. این نشان میدهد کابل از تستهای سختگیرانه عبور کرده و برای شرایط سخت محیطی آماده است.
اشتباهات رایج در انتخاب کابل خورشیدی
خیلیها در خرید کابل دچار خطاهای مشابه میشوند:
- انتخاب کابل نازکتر برای صرفهجویی در هزینه: نتیجهاش افت راندمان و هزینههای بیشتر در آینده است.
- استفاده از کابلهای ساختمانی: این کابلها برای نصب دائمی در فضای باز طراحی نشدهاند.
- نادیده گرفتن طول کابل: گاهی فکر میکنیم چون جریان کم است، کابل نازک کافی است، اما طول زیاد باعث افت ولتاژ شدید میشود.
- بیتوجهی به قطبیت: در سیستمهای DC مثبت و منفی بسیار مهم است. استفاده از کابلهای همرنگ میتواند منجر به اشتباه در نصب شود.
راهنمای گام به گام برای انتخاب کابل
بیایید یک دستورالعمل ساده و عملی مرور کنیم:
۱. محاسبه جریان کل سیستم
مجموع جریان خروجی پنلها را به دست آورید.
۲. بررسی ولتاژ کاری
سیستمهای ۱۲ ولت حساستر به افت ولتاژ هستند تا ۴۸ ولت.
- تعیین طول کابل
از پنل تا اینورتر یا باتری. طول بیشتر یعنی نیاز به مقطع بزرگتر. - محاسبه افت ولتاژ مجاز
حداکثر ۳-۵ درصد. اگر بیشتر بود، مقطع را افزایش دهید. - انتخاب جنس و نوع کابل
ترجیحاً مسی، با عایق مقاوم در برابر UV و حرارت. - بررسی استانداردها
مطمئن شوید کابل گواهی معتبر دارد.
جدول مقایسه مقاطع کابل
جریان (آمپر) | طول کابل (متر) | ولتاژ سیستم | حداقل مقطع پیشنهادی |
۱۰ | ۵ | ۱۲V | ۴ میلیمتر |
۲۰ | ۱۰ | ۲۴V | ۶ میلیمتر |
۳۰ | ۱۵ | ۴۸V | ۶ میلیمتر |
۴۰ | ۲۰ | ۲۴V | ۱۰ میلیمتر |
۶۰ | ۳۰ | ۴۸V | ۱۰-۱۶ میلیمتر |
نکات حرفهای و ترفندها
همیشه کابل مثبت و منفی را با رنگهای متفاوت (قرمز و مشکی) انتخاب کنید.
کابلها را در مسیر مستقیم و بدون پیچهای تیز نصب کنید.
اگر کابل از زیر زمین عبور میکند، حتماً از لوله محافظ استفاده کنید.
در مناطق گرمسیری، بهتر است کابل کمی بزرگتر از محاسبه انتخاب شود چون دمای محیط رسانایی را کاهش میدهد.
پرسش های متداول
آیا میتوان از کابلهای معمولی ساختمانی برای پنل خورشیدی استفاده کرد؟
خیر، این کابلها برای شرایط سخت بیرونی طراحی نشدهاند و بهسرعت آسیب میبینند.
کابل DC و AC چه فرقی دارند؟
کابل DC مخصوص جریان مستقیم (بین پنل و باتری) است و باید مقاومت بیشتری در برابر افت ولتاژ داشته باشد، در حالی که کابل AC در خروجی اینورتر به کار میرود.
اگر کابل ضخیمتر از نیاز انتخاب کنیم چه میشود؟
اشکالی ندارد، فقط هزینه بیشتر است. اما کابل نازکتر همیشه مشکلساز است.
آیا کابل آلومینیومی برای سیستم خورشیدی مناسب است؟
در پروژههای بزرگ شاید، اما برای سیستمهای خانگی و کوچک توصیه نمیشود.
