راهنمای جامع سیم کشی برق ساختمان
داشتن امنیت و راحتی در هر محیطی یکی از مهم ترین نکاتی است که در سیم کشبی برق ساختمان باید به آن پرداخته شود. این روزها اگر وارد ساختمانی میشوید که روشنایی مناسبی ندارد، پریزهای برق در جای درست تعبیه نشدهاند یا بدتر از آن، به دلیل سیم کشی غیراصولی، خطر آتشسوزی در کمین است. اینجاست که اهمیت راهنمای جامع سیم کشی برق ساختمان پررنگ میشود.
سیم کشی برق صرفاً عبور دادن چند سیم از دیوار نیست؛ بلکه مجموعهای منظم از طراحی، اجرا، رعایت استانداردها و توجه به آینده نگری در مصرف برق است.
اگر درست انجام شود، سالها آسایش و ایمنی به همراه دارد؛ و اگر اشتباه صورت گیرد، خسارات مالی و جانی جبران ناپذیری ایجاد خواهد کرد.
بیش تر بخوانید>> سیم و کابل راد افشان سحر

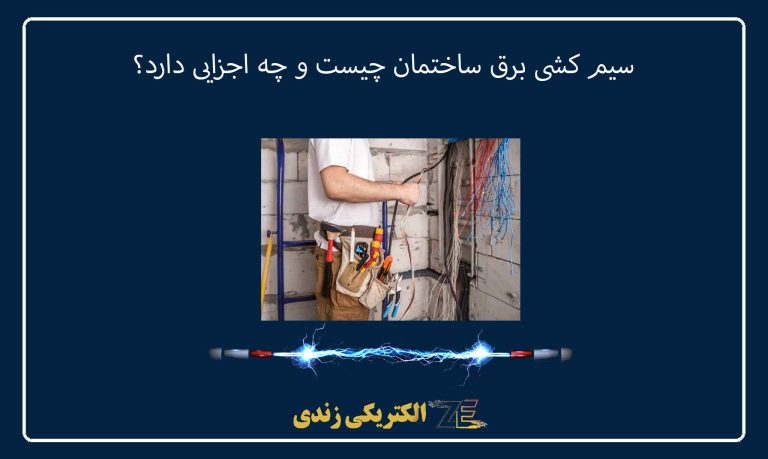

سیم کشی برق ساختمان چیست و چه اجزایی دارد؟
به زبان ساده، سیمکشی همان شبکهای از سیمها، کابلها، لولهها و تجهیزات حفاظتی است که برق را از منبع اصلی (تابلو برق) به نقاط مختلف ساختمان منتقل میکند. این شبکه شامل اجزای زیر است:
- تابلو برق اصلی و فرعی: قلب تپنده سیستم برق ساختمان که فیوزها و کلیدهای محافظ در آن نصب میشوند.
- سیم و کابلها: رگهای حیاتی برق که انرژی را جابهجا میکنند.
- لولههای برق (پلیکا یا فلزی): مسیر ایمن برای عبور سیمها.
- کلید و پریزها: رابط بین کاربر و سیستم برق.
- سیستم ارت (زمین): سپر حفاظتی در برابر شوکهای الکتریکی.
چرا یادگیری اصول سیمکشی اهمیت دارد؟
شاید بگویید «خب من که خودم سیمکشی انجام نمیدهم، چرا باید بدانم؟». حقیقت این است که آشنایی با اصول سیمکشی به شما کمک میکند:
- از کار برقکار مطمئن شوید: بتوانید تشخیص دهید آیا کار مطابق استاندارد ملی برق انجام شده یا خیر.
- در هزینهها صرفهجویی کنید: گاهی طراحی درست مسیر سیمکشی، هزینه کابلکشی و لولهگذاری را نصف میکند.
- ایمنی خانواده یا کارکنان را تضمین کنید: هیچ چیز مهمتر از امنیت جانی نیست.
برای آینده برنامهریزی کنید: شاید امروز فقط چند وسیله برقی داشته باشید، اما فردا با خرید کولر گازی، سیستم هوشمند یا شارژر خودرو برقی، به ظرفیت بیشتری نیاز دارید. اما اگر به هر دلیلی به یادگیری اصول سیم کشی علاقه ناشتین تیم زندی الکتریک همراه شماست.
اصول پایه در طراحی سیمکشی ساختمان
هر پروژه موفق با یک طراحی خوب آغاز میشود. در راهنمای جامع سیم کشی برق ساختمان توصیه میشود قبل از هر کاری، نقشه سیمکشی تهیه شود. در این نقشه موارد زیر مشخص میگردد:
- محل دقیق تابلو برق، کلیدها و پریزها
- مسیر لولههای برق در کف یا دیوار
- نوع و سایز کابل مورد نیاز (بر اساس آمپر مصرفی)
- تقسیمبندی روشنایی، پریز و وسایل پرمصرف در فیوزهای جداگانه
نکته طلایی: همیشه مسیر سیمکشی را کوتاه، مستقیم و با حداقل زانو طراحی کنید. این کار علاوه بر کاهش هزینه، افت ولتاژ و احتمال آسیب به سیمها را کم میکند.
استانداردها و الزامات ایمنی
بدون رعایت استاندارد، حتی بهترین سیم و کابلها هم بیفایدهاند. در ایران، مقررات ملی ساختمان (مبحث ۱۳ برق) بهعنوان مرجع اصلی در نظر گرفته میشود. چند اصل مهم:
- هر مدار باید فیوز مجزا داشته باشد.
- استفاده از سیمهای استاندارد با مقطع مناسب (مثلاً سیم ۲.۵ برای پریزها، سیم ۱.۵ برای روشنایی).
- وجود سیستم ارت الزامی است.
- تابلو برق باید در دسترس، ولی دور از رطوبت و خطر آتشسوزی نصب شود.
روشهای سیمکشی کدام بهتر است؟
سیمکشی ساختمان معمولاً به دو روش انجام میشود:
- سیم کشی توکار
- سیمها از داخل لولههای کار گذاشته شده در دیوار و کف عبور میکنند.
- زیبایی بیشتری دارد و در ساختمانهای جدید مرسوم است.
- تعمیر آن سختتر است چون نیاز به کندن دیوار دارد.
- سیم کشی روکار
- سیمها روی سطح دیوار یا سقف نصب میشوند، اغلب با داکت یا بست.
- برای ساختمانهای قدیمی و تعمیرات سریع مناسب است.
- ظاهر چندان زیبایی ندارد اما دسترسی آسانتر است.
اشتباهات رایج در سیمکشی ساختمان
در تجربههای واقعی پروژههای ساختمانی، بارها دیدهایم که حتی برقکاران حرفهای هم گاهی دچار خطا میشوند. چند نمونه:
- استفاده از سیمهای بیکیفیت یا غیراستاندارد
- نداشتن نقشه و اجرای سلیقهای
- شلوغی بیش از حد تابلو برق
- عدم تفکیک مدار وسایل پرمصرف مثل کولر یا اجاق برقی
- سیمکشی بدون ارت (زمین)
این اشتباهات در کوتاهمدت شاید مشکلساز نشوند، اما در بلندمدت خطرات جدی ایجاد خواهند کرد.

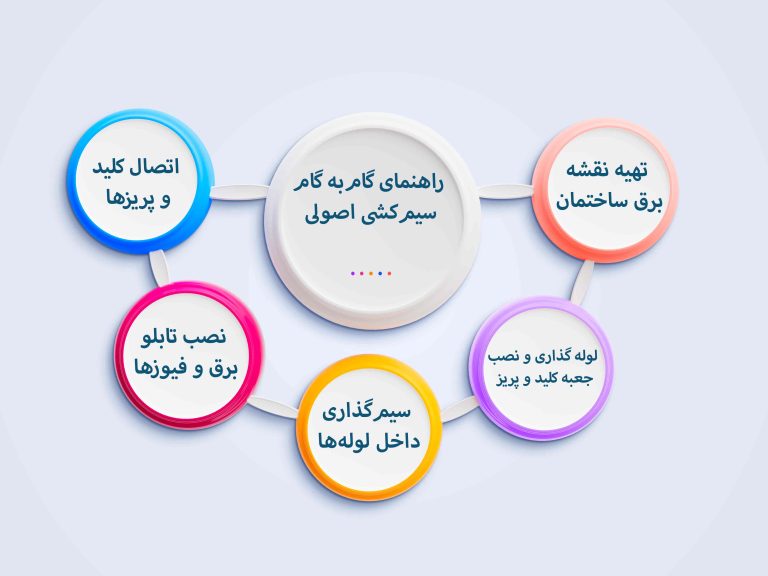

راهنمای گامبهگام سیمکشی اصولی
| مرحله | عنوان فعالیت | توضیحات |
|---|---|---|
| ۱ | تهیه نقشه برق ساختمان | تعداد و محل دقیق کلیدها و پریزها مشخص میشود و نقشه مسیرها طراحی میگردد. |
| ۲ | تعیین مسیر لولهگذاری | مسیر عبور لولهها بر اساس نقشه و اصول فنی تعیین میشود. |
| ۳ | لولهگذاری و نصب جعبه کلید و پریز | این مرحله قبل از گچکاری انجام میشود و دقت در زاویهها، تراز و فاصلهها بسیار مهم است. |
| ۴ | سیمگذاری داخل لولهها | سیمها با فنر مخصوص عبور داده میشوند و استاندارد رنگبندی (فاز، نول، ارت) رعایت میگردد. |
| ۵ | نصب تابلو برق و فیوزها | برای هر بخش مانند روشنایی، پریزها و کولر فیوز جداگانه در نظر گرفته میشود. |
| ۶ | اتصال کلید و پریزها | از مکانیزمهای باکیفیت استفاده میشود تا ایمنی و دوام سیستم تضمین گردد. |
| ۷ | تست و راهاندازی نهایی | با استفاده از دستگاه تستر و فازمتر، صحت عملکرد مدارها بررسی میشود. |
نکات حرفهای که برقکاران تازهکار نمیدانند
- همیشه کمی سیم اضافه در جعبهها باقی بگذارید؛ هیچچیز بدتر از سیم کوتاه نیست.
- مسیر سیم کولر یا وسایل پرمصرف را جدا از مدار روشنایی طراحی کنید.
- تابلو برق را در ارتفاعی قرار دهید که هم در دسترس باشد و هم از دسترس کودکان دور.
- سیم ارت را هرگز به لوله آب یا گاز وصل نکنید؛ باید به چاه ارت استاندارد متصل شود.
عیبیابی سیمکشی ساختمان؛ وقتی چراغ خاموش نمیشود!
یکی از دغدغههای رایج، مشکلاتی مثل پریدن فیوز، سوختن لامپها یا اتصالی سیم است. در این مواقع، ابتدا باید بررسی شود:
- آیا مدار به درستی فیوزبندی شده است؟
- آیا سیمها در مسیر لوله آسیب دیدهاند؟
- آیا ارت بهدرستی اجرا شده است؟
مثال واقعی: در ساختمانی که بهتازگی بازسازی شده بود، هر بار کولر روشن میشد، فیوز میپرید. بعد از بررسی مشخص شد که سیم کولر با مقطع ۱.۵ اجرا شده، در حالی که نیاز به کابل ۴ داشت.
سیمکشی هوشمند آیندهای که همین حالا آغاز شده
به صورت کلی می توان گفت دنیای امروز به سمت ساختمانهای هوشمند پیش میرود. در سیمکشی مدرن، مسیرهایی برای کنترل هوشمند روشنایی، سیستمهای امنیتی و حتی اینترنت اشیا در نظر گرفته میشود. اگر در حال ساخت خانه جدید هستید، بهتر است همین حالا به فکر پیشبینی سیمکشی هوشمند باشید همچنین ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین خدمات را به شما عزیزان ارائه دهیم.
پرسشهای متداول
بهترین زمان برای سیمکشی ساختمان چه موقع است؟
قبل از گچکاری و بعد از اجرای سفتکاری، تا دسترسی به دیوارها راحت باشد.
آیا میتوان سیمکشی قدیمی را تعمیر کرد یا باید کلاً تعویض شود؟
اگر سیمها پوسیده یا غیراستاندارد باشند، بهتر است کل سیستم تعویض شود.
چه فرقی بین فیوز مینیاتوری و فیوز قدیمی است؟
فیوزهای مینیاتوری سریعتر و دقیقتر عمل میکنند و ایمنی بالاتری دارند.
هزینه سیمکشی برق ساختمان چطور محاسبه میشود؟
بر اساس متراژ ساختمان، تعداد کلید و پریز، نوع سیمکشی (توکار یا روکار) و کیفیت مصالح مصرفی.
