کابلکشی آیفون تصویری چه نکاتی را رعایت کنیم؟
نصب یک سیستم آیفون تصویری می تواند امنیت و آسایش را به خانه های شما بیاورد اما باید در روند کابل کشی به نکاتی بسیار مهم توجه کنید تا دچار مشکل نشوید در ادامه این مقاله به کابل کشی آیفون توصیری به صورت کامل اشاره خواهیم کرد.
بیش تر بخوانید>> آیفون تصویری الکتروپیک
زندی الکتریک بزرگترین پخش کننده عمده لوازم الکتریکی در ایران
- انواع لامپ های LED
- لامپ های نئونی و ادیسونی
- انواع پروژکتور های SMD و COB
- چراغ استخری توکار و روکار
- انواع چراغ سقفی، پنل توکار و روکار
- انواع آیفون تصویری و صوتی
- انواع سیم و کابل
- انواع وال واشر، چراغ دکوراتیو دیواری، جت لایت و چراغ چمنی
راهنمای جامع کابل کشی آیفون تصویری
همان طور که به این مطلب اشاره کردیم در دنیای امروز داشتن آیفون تصویری برای خانه ها یک امر کاملا طبیعی است اما مراحل نصب و کابل کشی آیفون تصویری کاری پیچیده است و معمولا نیاز به یک فرد متخصص دارد از جمله مراحل کابل کشی آیفون تصویری می توان به برنامه ریزی انتخاب کابل مناسب مسیرکشی اتصالات و در نهایت تست اشاره داشت در ادامه به هر کدام از این ها به صورت کامل اشاره خواهیم کرد.
- برنامهریزی: قبل از هر کاری، باید نقشهای از محل نصب آیفون تصویری و سیم کشی مورد نیاز تهیه کنید. محل قرارگیری پنل بیرونی، مانیتور داخلی و مسیر عبور کابلها را مشخص کنید.
- انتخاب کابل مناسب: نوع کابل مورد استفاده بستگی به مدل آیفون تصویری و فاصله بین پنل و مانیتور دارد. معمولاً از کابلهای زوج به هم تابیده یا کابلهای کواکسیال استفاده میشود. دفترچه راهنمای دستگاه اطلاعات دقیقی در مورد نوع کابل مورد نیاز ارائه میدهد.
- مسیرکشی: کابلها را از محل نصب پنل بیرونی به محل نصب مانیتور داخلی هدایت کنید. در نظر داشته باشید که کابلها باید از مسیرهای امن و محافظت شده عبور کنند و از کنار کابلهای برق فشار قوی دور باشند.
- اتصالات: طبق دفترچه راهنمای دستگاه، سیمهای مربوطه را به ترمینالهای پنل بیرونی و مانیتور داخلی وصل کنید. در این مرحله، دقت در اتصال صحیح سیمها بسیار مهم است.
- تست: پس از اتمام سیم کشی، سیستم را روشن کرده و عملکرد آن را تست کنید. از صحت عملکرد صدا، تصویر و درب بازکن اطمینان حاصل کنید.
بیش تر بخوانید>> پخش عمده آیفون تصویری
اهمیت رعایت رنگ بندی سیم ها در نصب آیفون تصویری
رعایت کردن رنگ بندی استاندارد در سیم ها در نصب آیفون تصویری نه تنها یک اقدام حرفه ایست بلکه از بروز مشکلات متعدد در آینده جلوگیری می کند و فرآیند نصب و عیب یابی را به مراتب آسان تر می سازد از جمله اهمیت ها می توان به سهولت در نصب و اتصال صحیح تسهیل در عیب یابی جلوگیری از آسیب به دستگاه و در نهایت استاندارد و ایمنی از جمله مهم ترین دلایلی هستند که باید در روند رنگ بندی سیم ها رعایت کنید.
۱. سهولت در نصب و اتصال صحیح: هنگامی که از رنگ بندی استاندارد برای سیم کشی آیفون تصویری استفاده میشود، هر سیم وظیفه مشخصی دارد. این امر باعث میشود تا تکنسین به راحتی بتواند سیمهای مربوط به هر بخش را تشخیص داده و به درستی به ترمینالهای مربوطه در پنل بیرونی و مانیتور داخلی متصل کند. عدم رعایت رنگ بندی میتواند منجر به اشتباه در اتصالات و در نتیجه کار نکردن صحیح سیستم شود.
۲. تسهیل در عیب یابی: در صورت بروز هرگونه مشکل در عملکرد آیفون تصویری، رنگ بندی استاندارد سیم ها به عنوان یک راهنمای بصری عمل میکند. تکنسین به سرعت میتواند تشخیص دهد که کدام سیمها مربوط به کدام بخش هستند و فرآیند عیب یابی را تسریع میبخشد. تصور کنید که تمامی سیمها یک رنگ باشند؛ در این صورت، یافتن سیم معیوب یا اتصالی نادرست میتواند بسیار زمانبر و پیچیده شود.
۳. جلوگیری از آسیب به دستگاه: اتصال نادرست سیمها به دلیل عدم رعایت رنگ بندی میتواند منجر به آسیب دیدن قطعات الکترونیکی حساس در پنل بیرونی یا مانیتور داخلی شود. به عنوان مثال، اتصال اشتباه سیمهای تغذیه میتواند باعث سوختن فیوزها یا حتی آسیب دیدن برد اصلی دستگاه شود. رعایت استانداردها از این خطرات جلوگیری میکند و عمر مفید دستگاه را افزایش میدهد.
۴. استاندارد و ایمنی: رعایت رنگ بندی سیم ها در واقع پیروی از یک استاندارد پذیرفته شده در صنعت الکترونیک است. این استانداردها به منظور افزایش ایمنی و کارایی سیستمهای الکتریکی تدوین شدهاند. در مورد آیفون تصویری نیز، پیروی از این استانداردها اطمینان حاصل میکند که نصب به صورت ایمن و مطابق با اصول صحیح انجام شده است.
جلوگیری از مشکلات رایج کابل کشی آیفون تصویری
آیفون تصویری برای این که بتواند به درستی کار کند باید از سیم کشی درستی برخوردار باشد معمولا مشکلاتی برای آیفون تصویری پیش می آید به دلیل سیم کشی نادرست یا اشتباه است از جمله مواردی که می توانید با آن ها جلوی مکشلات را بگیرید می توان به استفاده از کابل نامناسب کابل کشی در کنار کابل برق اتصال غیر اصولی یا لحیم کاری ضعیف عدم تست کابل کشی پیش از نصب دستگاه و در نهایت نصب کابل در مکان های آسیب پذیر از جمله مواردی هستند که باعث می شود کابل کشی با مشکل مواجه شود اگر این ها را رعایت کنید دیگر به مشک بر نمی خورید.
۱. استفاده از کابل نامناسب
مشکل: یکی از شایعترین خطاها، استفاده از کابلهای بیکیفیت یا نامناسب با مشخصات فنی سیستم آیفون است.
راهحل: استفاده از کابلهای مخصوص آیفون تصویری رعایت تعداد رشتههای مورد نیاز توجه به سطح مقطع مناسب.
۲. کابل کشی در کنار کابل برق
مشکل:قرارگیری کابل آیفون در نزدیکی کابل برق فشار قوی یا روشنایی باعث ایجاد نویز در صدا و تصویر میشود.
راهحل: رعایت حداقل فاصله ۳۰ تا ۵۰ سانتیمتر بین کابل آیفون و کابل برق استفاده از لولههای جداگانه برای کابلهای کمولتاژ در صورت اجبار، استفاده از کابلهای شیلددار با اتصال صحیح شیلد به زمین.
۳. اتصال غیر اصولی یا لحیمکاری ضعیف
مشکل:اتصال نادرست یا سرد لحیمکاری باعث قطع و وصل شدن تصویر، صدای ضعیف، یا عدم عملکرد کل سیستم میشود.
راهحل: استفاده از ترمینالهای استاندارد و پرسکاری دقیق لحیمکاری اتصالات با قلع مناسب و پوششدهی کامل اتصال پرهیز از چسباندن سیمها به صورت موقت یا با نوار برق بهتنهایی.
۴. عدم تست کابلکشی پیش از نصب دستگاهها
مشکل:گاهی پس از نصب مانیتور و پنل، مشخص میشود که کابل دچار قطعی یا اتصال کوتاه است.
راهحل:تست کامل کابلها با مولتیمتر یا تستر قبل از نصب نهایی تجهیزات بررسی دقیق شمارهگذاری و شناسایی سیمها از ابتدا تا انتها.
۵. نصب کابل در مکانهای آسیبپذیر
مشکل:قرارگیری کابل در مکانهایی مانند کنار در، پنجره، یا کف زمین بدون محافظ باعث آسیبدیدگی فیزیکی میشود.
راه حل: عبور کابلها از داخل لولههای فلزی یا PVC نصب کابل در ارتفاع مناسب و دور از نقاط برخورد مکانیکی استفاده از جعبه تقسیمهای مقاوم در برابر رطوبت و گردوغبار.

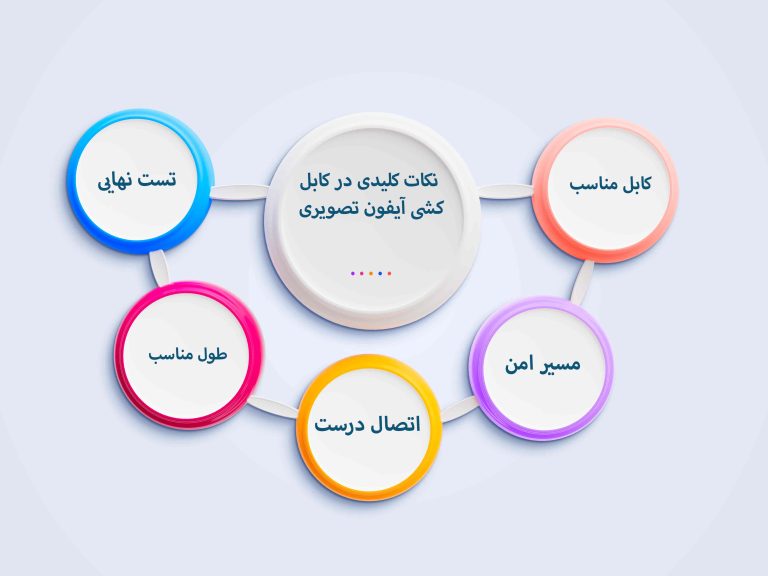

نکات کلیدی در کابل کشی آیفون تصویری
نکات بسیار زیادی در کابل کشی وجود دارند که باید به آن ها توجه کنید این نکات باعث می شود تا کابل کشی بسیار بهتری داشته باشید و دچار مشکل نشوید از جمله این نکات می توان به انتخاب نوع کابل مناسب رعایت استاندارد های کابل کشی توجه به کابل کشی رنگ بندی و نشانه گذاری کابل ها و در نهایت تست و عیب یابی از جمله مهم ترین این نکات هستند که در ادامه به هر کدام از این ها به صورت کامل اشاره خواهیم کرد.
- کابل مناسب: بیشتر از کابلهای زوج به هم تابیده با تعداد رشتههای مورد نیاز استفاده کنید.
- مسیر امن: کابل رو از کنار کابل برق قوی دور نگه دارید و داخل داکت یا لوله محافظت کنید.
- اتصال درست: کابلها رو محکم و با رنگهای مشابه به پنل و مانیتور وصل کنید.
- طول مناسب: طول کابل نباید خیلی زیاد باشه که باعث افت کیفیت بشه. برای طول زیاد، کابل ضخیمتر استفاده کنید.
- تست نهایی: بعد از نصب، حتماً تصویر، صدا و باز شدن در رو تست کنید.
به صورت کلی می توان گفت بنابراین، توصیه میشود همواره در هنگام نصب و سیم کشی آیفون تصویری، به رنگ بندی استاندارد سیم ها توجه ویژهای داشته باشید و از افراد متخصص و آگاه در این زمینه کمک بگیرید. این کار نه تنها در زمان و هزینه شما صرفه جویی میکند، بلکه از بروز مشکلات احتمالی در آینده نیز جلوگیری خواهد کرد ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین محصولات را به شما عزیزان ارائه دهیم.
