۱۰ کابل پرکاربرد در پروژههای ساختمانی
اگر ساختمان را به بدن انسان تشبیه کنیم، کابلها همان رگها و اعصاب آن هستند که انرژی و اطلاعات را منتقل میکنند.
به همین دلیل، انتخاب درست کابل در پروژه ساختمانی، یعنی اطمینان از ایمنی، دوام، و کارایی کل سیستمهای ساختمان. بسیاری از آتشسوزیها، قطعیها و هزینههای اضافی نتیجه انتخاب یا نصب نادرست کابل هستند.
در ادامه با ۱۰ کابل پرکاربرد آشنا میشویم که تقریباً در هر پروژه ساختمانی کوچک یا بزرگ، ردپای آنها را پیدا خواهید کرد.
بیش تر بخوانید>> سیم و کابل راد افشان سحر

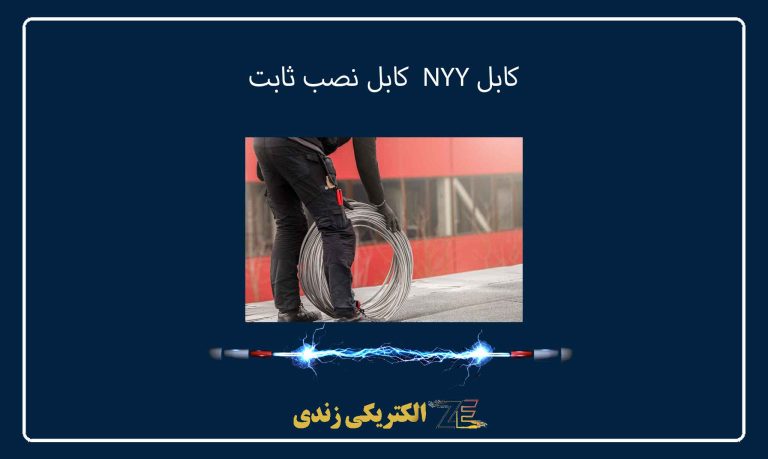

کابل NYY کابل نصب ثابت
کاربردها:
- سیمکشی توکار و روکار داخل ساختمان
- توزیع برق در تابلوهای توزیع و سیستمهای روشنایی
ویژگیها:
این کابل با عایق PVC و روکش مقاوم، برای نصب ثابت در محیطهای خشک و مرطوب مناسب است. کشش مکانیکی خوبی دارد و در برابر خوردگی و فشار متوسط مقاوم است.
نکته فنی:
برای مسیرهایی که احتمال ضربه مکانیکی زیاد دارند، بهتر است از داکت یا لوله محافظ استفاده شود.
کابل NYM کابل نصب داخلی چند رشتهای
کاربردها:
- سیمکشی داخلی واحدهای ساختمانی
- انتقال برق به روشنایی، پریز و تجهیزات مصرفی
ویژگیها:
دارای حفاظت مضاعف با روکش PVC و نوار فیلر است که ایمنی بیشتری در برابر ضربه و تغییرات دما فراهم میکند.
نکته اجرایی:
در نصبهای نزدیک منابع حرارتی شدید، انتخاب کابل با کلاس حرارتی بالاتر ضروری است.
کابل افشان Flexible Cable
کاربردها:
- اتصال موقت یا دائم به تجهیزات متحرک
- سیمکشی وسایل خانگی یا صنعتی داخل ساختمان
ویژگیها:
رشتههای مسی نرم و انعطافپذیری دارد و برای مکانهایی که انحنا و حرکت کابل زیاد است ایدهآل است.
نکته ایمنی:
به دلیل انعطاف بالا، از کابلکشی کشیده یا گرهخورده خودداری کنید تا رشتهها آسیب نبینند.
کابل آرموردار Armored Cable – SWA/AWA
کاربردها:
- مسیرهای زیرزمینی داخل محوطه ساختمان
- حفاظت مکانیکی در برابر ضربه و جوندگان
ویژگیها:
روکش فلزی (آرمور) اطراف کابل باعث مقاومت مکانیکی بالا میشود و امکان دفن مستقیم در خاک یا نصب بدون لوله را فراهم میکند.
نکته مهم:
اتصال زمین آرمور کابل را فراموش نکنید تا در برابر نشتی جریان، حفاظت شود.
کابل کنترل Control Cable
کاربردها:
- انتقال سیگنالهای کنترلی بین تجهیزات
- سیستمهای خودکارسازی، آسانسور و تهویه
ویژگیها:
دارای چند رشته مسی با مقطع کوچک و عایقبندی دقیق برای کاهش تداخل الکترومغناطیسی است.
نکته حرفهای:
برای جلوگیری از نویز، مدل شیلددار Screened استفاده کنید، بهویژه در محیطهای صنعتی پر نویز.
کابل افشان شیلد دار Shielded Flexible Cable
کاربردها:
- سیستمهای صوتی، تصویری و شبکه داخلی
- اتصالات حساس به نویز مانند سنسورها
ویژگیها:
شیلد فویلی یا بافته، مانع نفوذ و انتشار نویز الکترومغناطیسی میشود.
نکته نصب:
اتصال شیلد به زمین از یک طرف، ایدهآل است تا از حلقه زمین Ground Loop جلوگیری شود.
کابل مخابراتی مسی Telecommunication Cable
کاربردها:
- خطوط تلفن ثابت
- سیستم آیفون و مرکزی ساختمان
ویژگیها:
مفتولهای مسی نازک با عایق رنگی برای شناسایی زوجها، معمولاً بهصورت دو زوج، چهار زوج یا بیشتر.
نکته نگهداری:
دور از کابلهای برق ۲۲۰ ولت نصب کنید تا تداخل کاهش یابد.
کابل کواکسیال Coaxial Cable
کاربردها:
- آنتن تلویزیون
- سیستمهای دوربین مداربسته آنالوگ
ویژگیها:
هادی مرکزی مسی یا آلومینیومی، عایق دیالکتریک، شیلد و روکش خارجی. مدل RG6 یا RG59 بسته به کاربری انتخاب میشود.
نکته فنی:
شیلد باید بهصورت کامل به کانکتور متصل باشد تا کیفیت سیگنال افت نکند.
کابل فیبر نوری (Fiber Optic Cable)
کاربردها:
- شبکههای پرسرعت اینترنت و دیتا
- سیستم دوربینهای مدار بسته IP
ویژگیها:
انتقال داده با نور از طریق رشتههای شیشهای یا پلاستیکی، سرعت بالا و مصونیت از نویز الکترومغناطیسی.
نکته نصب:
شعاع خمش کابل را رعایت کنید، در غیر این صورت تارها میشکنند و سیگنال از بین میرود.
کابل نسوز و مقاوم به آتش (Fire Resistant Cable)
کاربردها:
- سیستم اعلام و اطفای حریق
- تجهیزات ایمنی اضطراری
ویژگی ها:
ساختهشده با عایق سیلیکون یا مواد سرامیکی که در دمای بالا مقاومت کرده و عملکرد را حفظ میکند.
نکته ایمنی:
این کابلها باید استانداردهای مقاومتی تحت آزمونهای معتبر (مثلاً IEC 60331) را پاس کنند.
تأثیر انتخاب و نصب صحیح کابل
حتی اگر بهترین کابل دنیا را انتخاب کنید ولی نصب آن غیر اصولی باشد، عملکرد و طول عمر آن بهشدت کاهش پیدا میکند.
رعایت چند اصل کلیدی مانند برچسب گذاری مسیرها، استفاده از داکت یا لوله محافظ، تست عملکرد پیش از بهرهبرداری، و ارتینگ صحیح آرمور یا شیلد، میتواند مانع از بروز خرابیهای زودهنگام یا اختلال در سیستم شود.
برای نمونه، در پروژههایی که کابلهای سیگنال و برق از مسیر مشترک عبور میکنند، جداسازی فیزیکی یا استفاده از کابل شیلددار ضروری است تا نویز و تداخل به حداقل برسد.
به صورت کلی می توان گفت یکی دیگر از نکات کلیدی، انتخاب سایز مقطع مناسب است. مقطع کوچک تر از نیاز، باعث گرمشدن بیش از حد کابل، افت ولتاژ، کاهش راندمان و حتی آتشسوزی میشود؛ در مقابل، سایز بیش از حد بزرگ هم هزینه اولیه را بالا برده و استفاده بهینه از منابع را مختل میکند ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین خدمات را به شما عزیزان ارائه دهیم.
همچنین، توجه به شعاع خمش مجاز (بهخصوص در کابلهای فیبر نوری یا افشان) و جلوگیری از فشار یا کشش بیشازحد، در افزایش طول عمر کابلها نقش مهمی دارد.
شناخت این ۱۰ کابل پرکاربرد در پروژههای ساختمانی تنها آغاز ماجراست. نصب، نگهداری و انتخاب صحیح سایز و تیپ کابلها، کیفیت و عمر سیستم برقی ساختمان شما را تضمین میکند. یک مهندس برق یا پیمانکار هوشمند، همیشه به کابل به چشم سرمایهگذاری نگاه میکند، نه صرفاً هزینه.
