انتخاب کابل مناسب برای سیستم دوربین مداربسته و شبکه در پروژه‌های هوشمند شهری

هر پروژه‌ی هوشمند شهری، از سیستم روشنایی هوشمند گرفته تا شبکه‌ی دوربین‌های امنیتی و کنترل ترافیک، به یک ستون فنی نامرئی تکیه دارد زیرساخت کابل ‌کشی.

کابل‌ها شاید ساده‌ ترین جزء به ‌نظر برسند، ولی در واقع همان شاهرگ حیاتی شهر دیجیتال‌اند. اگر اشتباه انتخاب شوند، تمام سیستم حتی با گران ‌ترین تجهیزات، دچار اختلال یا افت پایداری می‌شود.

اما سؤال اصلی برای مهندسان و مدیران پروژه این است:

چگونه کابل مناسب برای سیستم دوربین مداربسته و شبکه در پروژه‌های هوشمند شهری انتخاب کنیم تا در سال‌ها آینده قابل‌اعتماد، مقاوم و سریع باقی بماند؟ باما همراه باشید تا پاسخی مناسب دریافت نمایید.

بیش تر بخوانید>> سیم و کابل راد افشان سحر

درک نقش کابل در معماری هوشمند شهری

شهر هوشمند چیزی فراتر از مجموعه‌ای از سنسور و دوربین است. همه‌چیز با شبکه‌ای درهم تنیده از ارتباطات داده به هم متصل می‌شود. کابل‌ها در این میان همان مسیرهای عصبی هستند که داده از طریق آن‌ها عبور می‌کند.

در پروژه‌های شهری بزرگ، معمولاً سه نوع کابل نقش اصلی دارند:

کابل شبکه (LAN یا فیبر نوری) برای انتقال داده‌های سنگین (ویدیو، تحلیل لحظه‌ای، فرمان کنترلی).
کابل دوربین مداربسته (Coax یا UTP) برای ارتباط ثابت بین دوربین و دستگاه ضبط.
کابل تغذیه (Power) برای تأمین برق یا انتقال برق بر بستر شبکه (PoE).

بدون انتخاب درست نوع، جنس و دسته‌ی کابل، پایداری این شبکه ممکن نیست. به‌بیان دقیق‌تر، کابل کیفیت تصویر، سرعت انتقال و امنیت ارتباط را تعیین می‌کند.

چرا انتخاب کابل در پروژه‌های هوشمند شهری حیاتی است؟

در یک سیستم خانگی اگر کابل نامناسب استفاده شود، شاید فقط تصویری نویزدار ببینیم. اما در محیط شهری، خطای سیگنال می‌تواند به اختلال نظارتی یا فاجعه‌ی امنیتی منجر شود.

کابل اشتباه به‌معنای افت سیگنال، قطع ارتباط بین ایستگاه‌ها، یا حتی نفوذ دیجیتال از طریق تهدیدات EMI و RFI تداخل الکترومغناطیسی و فرکانسی است.

به همین دلیل، انتخاب کابل در شهر هوشمند نوعی تصمیم امنیتی و اقتصادی است. اگر از ابتدا زیرساخت استاندارد ساخته شود، هزینه‌ی تعمیر و تعویض در آینده به‌صورت چشمگیر کاهش می‌یابد.

دسته ‌بندی کابل‌ها و تفاوت فنی آن‌ها

کابل‌های شبکه مسی Ethernet

کابل‌های معروف دسته‌ی Cat5e، Cat6، Cat6a، و Cat7 همچنان پراستفاده ‌ترین گزینه برای شبکه‌های شهری هستند.

هر دسته بر اساس پهنای باند و میزان تداخل مجاز تعریف می‌شود:

نوع کابل	سرعت انتقال	پهنای باند	طول مجاز (متر)	استاندارد
Cat5e	تا ۱ گیگابیت	۱۰۰ مگاهرتز	۱۰۰	TIA/EIA‑۵۶۸
Cat6	تا ۱ گیگابیت در ۵۵ متر / ۱۰ گیگابیت در ۳۵ متر	۲۵۰ مگاهرتز	۵۵	TIA/EIA‑۵۶۸‑C
Cat6a	تا ۱۰ گیگابیت	۵۰۰ مگاهرتز	۱۰۰	ISO/IEC 11801
Cat7	تا ۱۰ گیگابیت	۶۰۰ مگاهرتز	۱۰۰	EN 50173

در پروژه‌های شهری که نیاز به انتقال تصاویر HD یا تعاملات بلادرنگ دارند، Cat6a و Cat7 پیشنهاد می‌شوند. کابل مسی هنوز برای مسیرهای کوتاه مقرون‌به‌صرفه‌تر از فیبر است.

ب) کابل‌های فیبر نوری

وقتی فاصله زیاد باشد یا نیاز به امنیت انتقال بالا وجود داشته باشد، فیبر نوری انتخاب اول است.

فیبر با استفاده از نور داده را منتقل می‌کند و در برابر نویز کاملاً مقاوم است. در شبکه‌های ترافیکی یا نظارت شهری که ایستگاه‌ها چند کیلومتر از هم فاصله دارند، فیبر گزینه‌ی بی‌بحث است.

ج) کابل‌های ترکیبی Hybrid

در طراحی شبکه‌های هوشمند، گاهی لازم است برق و داده با هم منتقل شوند. فناوری PoE (Power over Ethernet) دقیقاً همین کار را انجام می‌دهد. اما در پروژه‌هایی با تجهیزات سنگین‌تر، کابل‌های ترکیبی خاص‌تر طراحی می‌شوند که هم تغذیه و هم دیتا را حمل کنند.

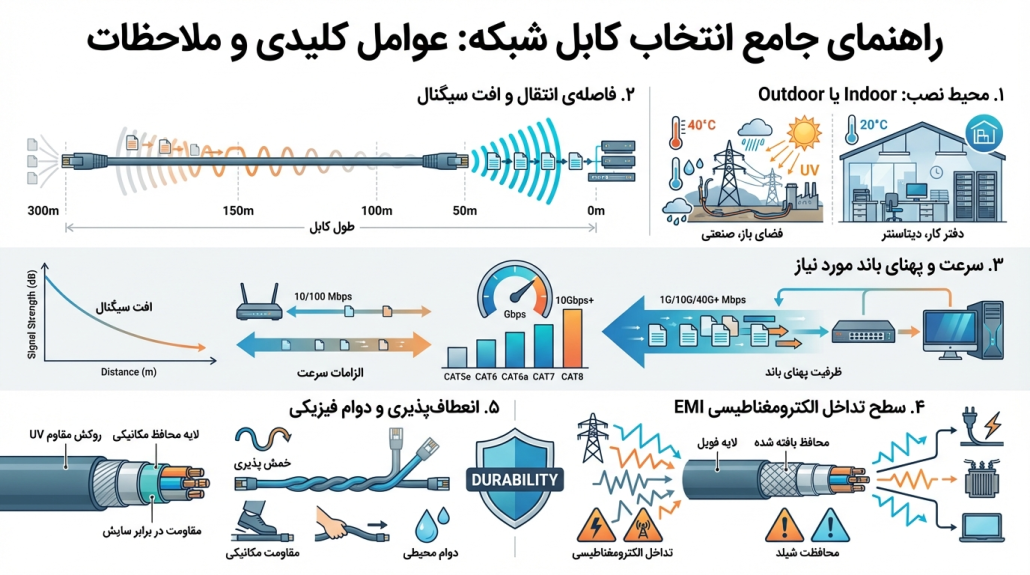

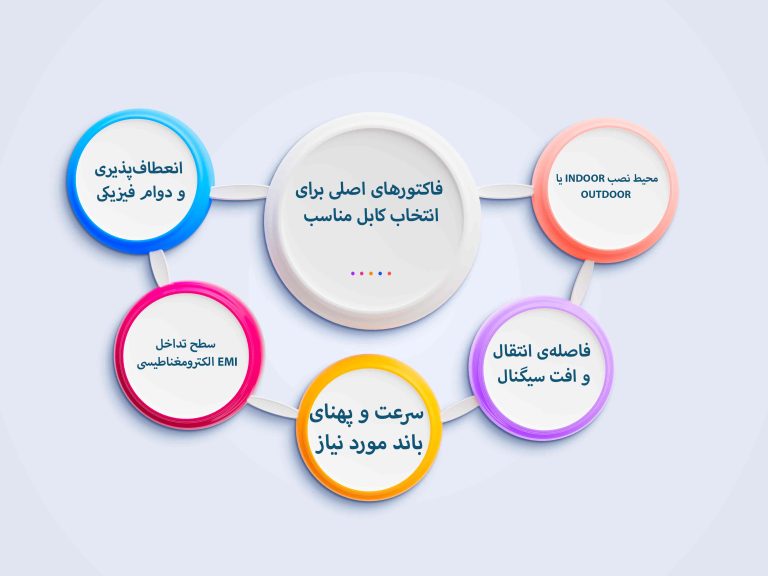

فاکتورهای اصلی برای انتخاب کابل مناسب

۱. محیط نصب Indoor یا Outdoor

در پروژه‌های شهری بیشتر کابل‌ها در فضای باز یا زیرزمین نصب می‌شوند؛ پس مقاومت در برابر رطوبت، اشعه‌ی UV و دمای بالا ضروری است.

کابل‌های outdoor معمولاً دارای روکش PVC سخت یا پلی‌اتیلن مقاوم در برابر نفوذ آب و آتش هستند.

۲. فاصله‌ی انتقال و افت سیگنال

هر کابل مسی بعد از طول مشخصی دچار افت سیگنال می‌شود.

در فواصل بالاتر از ۱۰۰ متر، بهتر است از فیبر نوری یا Repeater PoE استفاده شود تا پایداری حفظ شود.

۳. سرعت و پهنای باند مورد نیاز

در دوربین‌های 4K و سیستم‌های تشخیص چهره، پهنای باند فایل ویدیو می‌تواند تا ۱۵۰ مگابیت در ثانیه برسد. بنابراین انتخاب کابل Cat6a یا فیبر نوری ضروری است.

۴. سطح تداخل الکترومغناطیسی EMI

در محیط‌های شهری، کابل‌ها نزدیک خطوط برق یا تجهیزات صنعتی قرار می‌گیرند. کابلی که شیلددار نباشد، به‌سرعت دچار اختلال می‌شود. مدل‌های FTP و STP با چند لایه محافظ فلزی در برابر نویز بهترین گزینه‌اند.

۵. انعطاف‌پذیری و دوام فیزیکی

کابل‌هایی که در مسافت زیاد عبور داده می‌شوند، باید تحمل خم‌شدن، فشار و کشش مکانیکی را داشته باشند. انتخاب کابل Armored (زره‌دار) در مسیرهای زیرزمینی یا برج‌های بلند ضروری است.

تفاوت انتخاب کابل بین پروژه‌های کوچک و شهری

یک دوربین در فروشگاه کوچک با کابل Cat5e هم کار می‌کند، اما در یک سامانه‌ی هوشمند ترافیکی با صدها نقطه‌ی ارتباطی، این انتخاب فاجعه است.

پروژه‌ی شهری نیاز به دید بلندمدت دارد — کابل باید تا ۱۰ سال آینده پاسخ‌گوی نسل بعدی دستگاه‌ها باشد.

به گفته‌ی کارشناسان Cisco، در پروژه‌های City Surveillance بهتر است از کابل‌های Cat6a یا فیبر Single‑Mode استفاده شود. دلیل؟ پهنای باند آینده‌نگرانه و مقاومت در برابر نویز شهری.

اشتباهات متداول در انتخاب کابل

۱. استفاده از کابل Indoor در فضاهای Outdoor، که منجر به سوختگی یا پوسیدگی سریع می‌شود.

۲. انتخاب کابل ارزان بدون شیلد در نزدیکی کابل برق.

۳. اتصال طولانی‌تر از استاندارد، که منجر به افت سیگنال و تاخیر در تصویر می‌شود.

۴. عدم تطابق با استاندارد TIA/EIA در کانکتورها یا تست شبکه.

۵. نادیده‌گرفتن نوع روکش ضدآتش در پروژه‌های عمومی.

یک مدیر فنی زمانی گفت: «کابل اشتباه، کوچک‌ترین سرمایه‌ای است که بزرگ‌ترین هزینه را می‌سازد.»

نقش استانداردها و گواهی‌ها در انتخاب کابل

استانداردهای بین‌المللی مثل TIA/EIA‑۵۶۸ و ISO/IEC 11801 مرجع کیفیت کابل‌های شبکه هستند.

در پروژه‌های شهری، فقط استفاده از کابل‌های دارای گواهی تست Fluke و UL/CE مجاز است؛ در غیر این صورت تضمین انتقال داده از نظر قانونی هم زیر سؤال می‌رود.

همچنین در مناطق با ریسک آتش‌سوزی شهری، استفاده از کابل‌های LSZH (Low Smoke Zero Halogen) حیاتی است. این نوع کابل در هنگام آتش، دود سمی تولید نمی‌کند و جان افراد را حفظ می‌کند ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین خدمات را به شما عزیزان ارائه دهیم.
