نکات ایمنی نصب سیم و کابل در دیوار و کف چطور از سوختگی و افت ولتاژ جلوگیری کنیم؟
چرا رعایت جزئیات نصب سیم و کابل تا این حد حیاتی است؟
در ظاهر، عبور چند رشته سیم از دیوار یا کف ساده به نظر میرسد، اما در واقع این مرحله میتواند تعیین کنندهی عمر مفید تمام تأسیسات برقی ساختمان باشد. طبق گزارش انجمن ایمنی برق ایران در سال ۱۴۰۲، بیش از ۴۰٪ آتش سوزیهای خانگی مربوط به سیمکشی غیراستاندارد دیوار و کف بوده است.
به همین دلیل، دانستن روشهای درست نصب، تشخیص قطر و جنس مناسب، و رعایت فاصلهها، نه تنها از سوختگی و اتصال کوتاه جلوگیری میکند، بلکه باعث ثبات ولتاژ و افزایش طول عمر دستگاهها میشود با ما همراه باشید تا نکاتی بسیار مهم را با هم بررسی کنیم.
بیش تر بخوانید>> سیم و کابل راد افشان سحر
آیا نوع مسیر عبور سیم و کابل روی افت ولتاژ تأثیر دارد؟
بله، مسیر عبور سیم در دیوار یا کف کاملاً بر راندمان برق ساختمان اثر دارد. افت ولتاژ زمانی رخ میدهد که مقاومت مسیر افزایش پیدا کند. این مقاومت اغلب به دلیل خم زیاد، فشار مکانیکی، یا عبور از مسیرهای گرم اتفاق میافتد.
برای کاهش افت ولتاژ در مسیر:
- مسیر مستقیم و کوتاه انتخاب کنید: هر زاویهی اضافه به معنای افزایش مقاومت است.
- از لولههای PVC استاندارد استفاده کنید: این لولهها مانع تماس سیم با مصالح مرطوب میشوند.
- از عبور سیم از کنار منابع گرما خودداری کنید: حرارت باعث تغییر در مقاومت هادی و بنابراین افت ولتاژ میشود.
- برای مسیرهای طولانی، قطر سیم را بر اساس جدول افت ولتاژ انتخاب کنید. مثلاً برای مسیرهای بالای ۲۰ متر، سیم نمره ۲.۵ حداقل ضخامت لازم است.

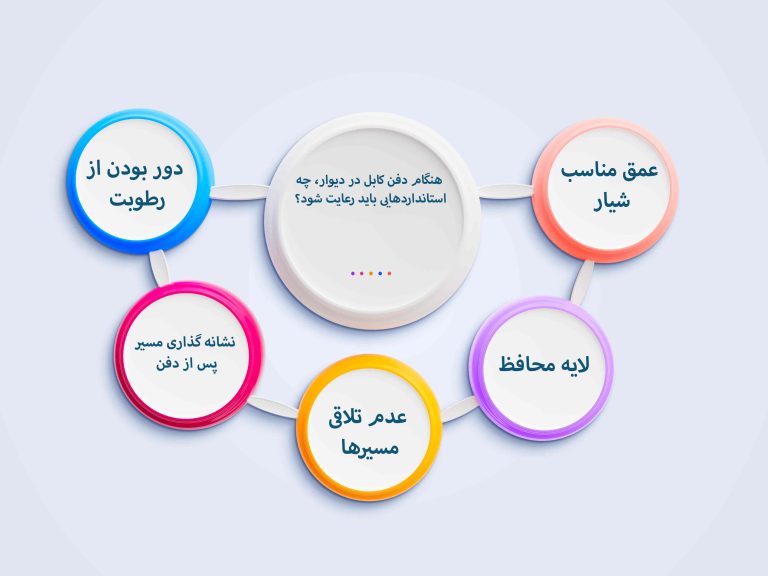

هنگام دفن کابل در دیوار، چه استانداردهایی باید رعایت شود؟
دفن سیم یا کابل در دیوار از حس زیبایی فضا کم نمیکند، اما اگر بدون دقت انجام شود، همان نقطهای است که سوختگی از آن شروع خواهد شد.
نکات حیاتی در هنگام دفن کابل:
- عمق مناسب شیار: برای دیوار گچی حداقل ۲ سانتیمتر و برای دیوار آجری یا بتنی ۳ تا ۴ سانتیمتر لازم است.
- لایه محافظ: کابلها باید درون داکت یا لوله خرطومی ضد حریق قرار بگیرند، نه به صورت مستقیم در ملات.
- عدم تلاقی مسیرها: مسیر سیم برق و تلفن یا اینترنت نباید در یک لوله یا شیار حرکت کنند، چون باعث نویز و اختلال میشود.
- نشانه گذاری مسیر پس از دفن: استفاده از نقشه یا عکسبرداری قبل از پوشاندن دیوار، برای تعمیرات آینده ضروری است.
- دور بودن از رطوبت: اگر دیوار مجاور سرویس یا آشپزخانه است، استفاده از کابلهای NYM یا NYY مقاوم به رطوبت توصیه میشود.
چه نوع کابلهایی برای نصب در کف مناسب ترند؟
نصب کابل در کف، مخصوصاً در پروژههای انبوه سازی، باید با مقاومت فشاری و حرارتی مناسب انجام شود. کابلهای معمول خانگی در زیر کف پوش یا بتن دوام نمیآورند.
سه انتخاب درست برای کابلکشی کف:
- کابلهای آرموردار: دارای روکش فلزی مقاوم در برابر فشار و ضربه، مناسب فضاهای صنعتی یا پارکینگها.
- کابلهای NYM یا NYY: مناسب برای مسیرهای داخلی و زیر کفپوش؛ دارای روکش PVC مقاوم در برابر رطوبت.
- کابلهای XLPE: ساختار مخصوص با عایق حرارتی بالا؛ انتخاب حرفهای برای مسیرهای طولانی یا طبقات زیرین.
در نظر داشته باشید، به گفته دفتر استاندارد ملی ایران (استاندارد شماره ۳۰۸۴)، هر کابل کف باید حداقل ۵ سانتیمتر زیر سطح نهایی کف نصب شود و روی آن لایه عایق حرارتی یا شنی سبک قرار گیرد تا از تماس مستقیم با بتن جلوگیری شود.
چرا استفاده از داکت و لوله خرطومی اهمیت دارد؟
اگر فکر کنید «با ملات مستحکم تر میشود»، حقیقت برعکس است. تماس مستقیم سیم با گچ یا بتن باعث خوردگی عایق و در نتیجه سوختگی تدریجی میشود.
داکتها و خرطومیها حافظ جان سیستم برق شما هستند؛ هم مسیر نصب را منظم میکنند، هم در برابر ضربه و رطوبت محافظت میکنند.
نکات انتخاب درست داکت:
- قطر داخلی داکت باید حداقل ۳۰٪ بیشتر از قطر مجموع سیمها باشد.
- رنگ سفید برای مسیرهای دیوار و رنگ خاکستری برای کف توصیه میشود.
- از داکتهای مقاوم حرارتی با استاندارد IEC 61386 استفاده کنید.
- اتصالات زانویی استاندارد نصب کنید تا در زاویهها فشار به سیم وارد نشود.
چطور از خطر سوختگی و اتصال کوتاه در کابلهای دیواری جلوگیری کنیم؟
اتصال کوتاه معمولاً نتیجهی دو خطای کوچک است: عایق آسیبدیده یا فشار مکانیکی زیاد. هنگام نصب، هرگونه ضربه، پیچخوردگی یا لهشدگی کابل میتواند جرقهی آغاز سوختگی باشد.
راهکارهای عملی ضد سوختگی:
- بازرسی کابل قبل از نصب: کوچکترین ترک در روکش PVC قابلقبول نیست؛ حتی اگر ظاهراً کار کند.
- استفاده از بست کابل در فواصل منظم: هر ۵۰ سانتیمتر یک بست نصب شود تا کابل حرکت نکند.
- جلوگیری از تماس با لولههای گاز یا آب: رعایت فاصلهی حداقل ۱۰ سانتیمتر از مسیرهای تأسیسات دیگر.
- نصب فیوز مینیاتوری با توان مناسب: هر مسیر فرعی فیوز مخصوص خود را داشته باشد تا در زمان اتصال کوتاه، کل شبکه نسوزد.
- بازبینی دورهای پس از نصب: مخصوصاً در ساختمانهای چندطبقه یا نقاطی که ارتعاش دارند.
چه خطاهایی در نصب سیم و کابل، باعث افزایش مصرف برق میشوند؟
جالب است بدانیم بخش زیادی از مصرف اضافی برق، به خاطر خطاهای نصب در داخل دیوارهاست. وقتی سیمها مقاومت بیش از حد پیدا میکنند، جریان بیشتری برای حفظ عملکرد طبیعی وسایل مصرف میشود.
پنج اشتباه رایج:
- استفاده از کابل آلومینیومی به جای مسی: ارزانتر است اما مقاومت بالاتر و افت ولتاژ شدید ایجاد میکند.
- اتصال با چسب برق به جای سرسیم و ترمینال: اتصال ناپایدار و انتقال جریان ناقص.
- عبور سیم از گوشههای تیز یا میان میلگردها: سبب بریدگی روکش و افزایش مقاومت.
- عدم استفاده از سیستم ارت (زمین): باعث ولتاژ خطای دائمی و احتمال برقگرفتگی میشود.
- عدم تطابق قطر سیم با توان مصرفی دستگاهها: مثلاً کولر گازی به سیم بالای ۴ میلیمتر نیاز دارد، نه ۲.۵ معمولی.
هنگام کار در پروژههای بازسازی یا نوساز، چه زمانی باید سیم کشی انجام شود؟
در ساختمانهای نوساز، بهترین زمان سیم کشی بعد از اتمام دیوارچینی و قبل از گچکاری است. در بازسازی، بهتر است قبل از نصب کف پوش یا کاشی، مسیر کف بررسی شود.
اگر پس از پایان گچ یا سرامیک بخواهید تغییر دهید، هزینه و خطر بسیار بالا خواهد بود.
چک لیست زمانبندی ایمن سیمکشی:
- برنامه ریزی مسیرها روی نقشه قبل از دیوارچینی.
- اجرای مسیرهای اصلی برق، تلفن، و اینترنت قبل از گچ کاری.
- تست پیوستگی و ارت در مرحلهی نهایی.
- عکسبرداری از مسیرها برای ثبت و تعمیرات آینده.
آیا نیاز به نظارت متخصص برق وجود دارد یا میتوان خودمان انجام دهیم؟
نظارت متخصص نه فقط برای اجرا، بلکه برای محاسبه ظرفیت فیوز، انتخاب سطح مقطع سیم و تست ولتاژ لازم است.
هر ساختمان باید بر اساس بار کل طراحی شود. در غیر این صورت، حتی سیمکشی سالم ممکن است در آینده دچار فرسایش حرارتی شود.
در پروژههای مسکونی زیر ۱۵۰ متر، هزینه نظارت فنی معمولاً کمتر از ۲٪ کل هزینهی برقکشی است؛ اما تأثیر آن در امنیت و ثبات سیستم چند برابر است ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین خدمات را به شما عزیزان ارائه دهیم.
