کاربرد کابل رادافشان سحر در پروژههای صنعتی تحمل حرارتی و مقاومت مکانیکی چگونه تست میشود؟
اگر یک کارخانه، پالایشگاه یا پروژه عمرانی بزرگ را از بالا نگاه کنیم، درست مثل بدن انسان است؛ سازه، اسکلت آن است و کابلها، رگهای حیاتی اش. بدون کابلهای مطمئن، هیچ جریان برقی، هیچ کنترل دقیقی و هیچ ایمنی پایداری وجود نخواهد داشت.
در این میان، کابلهای برند «رادافشان سحر» بهعنوان یکی از شناختهشدهترین کابلهای صنعتی کشور، بهدلیل کیفیت ساخت بالا، دوام در شرایط سخت و انطباق با استانداردهای فنی روز، جایگاه ویژهای در میان مهندسان و پیمانکاران پیدا کردهاند.
اما سؤال کلیدی اینجاست:
چطور این کابلها در پروژههای صنعتی پاسخگوی شرایط سخت دما، فشار، رطوبت و ضربه هستند؟
اصلاً چه چیزی باعث میشود تحمل حرارتی و مقاومت مکانیکی کابل رادافشان سحر تا این اندازه قابل اعتماد باشد و مهمتر از آن، این ویژگی ها چطور تست و تأیید میشوند؟
در این مقاله، گام به گام از دل کارخانه تا محیط پروژه میرویم و تمام جزئیاتی را بررسی میکنیم که پشت نام این برند پنهان شدهاند.
بیش تر بخوانید>> سیم و کابل راد افشان سحر

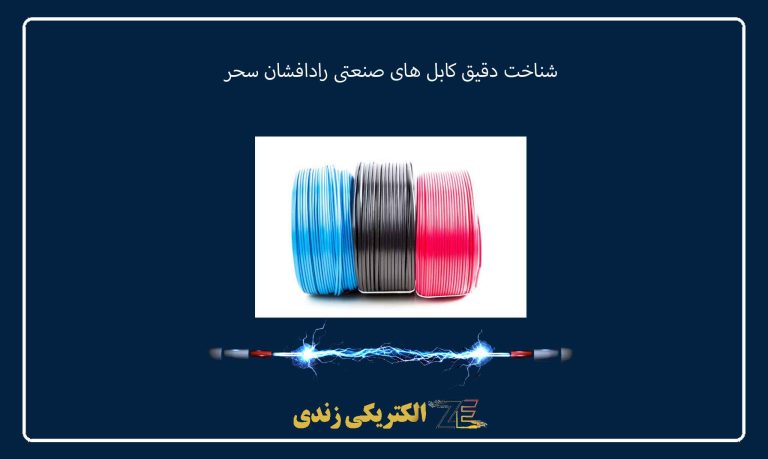

شناخت دقیق کابل های صنعتی رادافشان سحر
۱. برند رادافشان سحر زیر ذرهبین
شرکت رادافشان سحر از تولیدکنندگان قدیمی کابل و سیم در ایران است که فعالیت خود را با تمرکز بر طراحی کابلهای صنعتی قدرت و کنترل بر پایهی استانداردهای ISIRI، IEC و BS آغاز کرد.
ویژگی متمایز محصولات این برند، استفاده از مواد اولیه خالص، فرآیند اکستروژن دقیق و عایقکاری کنترلشده است؛ عواملی که مستقیماً روی تحمل حرارتی و مقاومت مکانیکی کابل اثر میگذارند.
۲. دسته بندی کاربردی کابلهای این برند
کابلهای پرکاربرد رادافشان سحر در پروژههای صنعتی، عمدتاً به سه گروه تقسیم میشوند:
- کابل قدرت Power Cable برای انتقال انرژی الکتریکی در شبکههای فشار ضعیف و متوسط.
- کابل کنترل (Control Cable): برای ارسال سیگنالهای فرمان در خطوط اتوماسیون صنعتی.
- کابل ابزار دقیق Instrumentation برای اندازهگیری دادهها و انتقال اطلاعات در سیستمهای حسگر.
هر کدام از این گروهها، بسته به محل استفاده (زیرزمینی، روی سینی کابل، محیط مرطوب یا مناطق با دمای بالا)، با روکش و ساختار متفاوت تولید میشوند.
چرا پروژههای صنعتی به کابلهایی با تحمل حرارتی بالا نیاز دارند؟
۱. واقعیت محیط صنعتی
محیطهای صنعتی همیشه آرام نیستند. در نیروگاهها، دمای محیط گاهی بالاتر از ۷۰ درجه سانتیگراد است؛ در کارخانجات سیمان، گرد و غبار و ارتعاش جزئی از روزمرگی است؛ و در سایتهای پتروشیمی، مواد شیمیایی خورنده و رطوبت بالا، دوام کابل را به چالش میکشند.
در چنین شرایطی:
- عایقهای ضعیف، نرم میشوند.
- روکشها تاب برمیدارند.
- رساناها دچار افت ولتاژ و گرمشدگی بیش از حد میشوند.
کابلهای صنعتی رادافشان سحر دقیقاً برای چنین محیطهایی طراحی شدهاند. روکش و عایق آنها طوری انتخاب میشود که دمای عملیاتی تا ۹۰ درجه سانتیگراد (در حالت مداوم) و حتی ۲۰۰ درجه در تستهای لحظهای را تحمل کنند.
تست تحمل حرارتی چطور حرارت واقعی شبیه سازی میشود؟
بیایید واقع بین باشیم؛ ادعای “تحمل تا ۹۰ درجه” روی کاغذ ساده است، اما در عمل چه اتفاقی میافتد؟
در آزمایشگاه کنترل کیفیت کارخانه رادافشان سحر، تست حرارتی چندمرحلهای انجام میشود که مهمترین آنها عبارتاند از:
۱. آزمون دمای کاری IEC 60811-1
کابل در یک محفظه گرمایی قرار داده میشود. پس از چند ساعت در دمای مشخص، خواص مکانیکی هادی و عایق مورد بررسی قرار میگیرد — اگر تغییر شکل یا شکنندگی مشاهده شود، کابل رد میشود.
۲. تست پیری حرارتی Accelerated Aging Test
در این آزمایش، کابل در معرض دمای بالاتر از حد مجاز (مثلاً ۱۳۰°C) برای مدتزمانی مشخص (مثلاً ۱۶۸ ساعت) قرار میگیرد.
سپس درصد کاهش مقاومت عایق اندازهگیری میشود. کابل باید پس از این آزمون بیش از ۸۰٪ از مقاومت اولیه خود را حفظ کند.
۳. آزمون شوک حرارتی Thermal Shock Test
کابل ناگهان از -۲۰°C به +۸۰°C منتقل میشود. این شوکهای سریع، احتمال ترکخوردگی و از دست رفتن چسبندگی لایهها را بررسی میکند.
تست تحمل حرارتی چطور حرارت واقعی شبیه سازی میشود؟
بیایید واقع بین باشیم؛ ادعای “تحمل تا ۹۰ درجه” روی کاغذ ساده است، اما در عمل چه اتفاقی میافتد؟
در آزمایشگاه کنترل کیفیت کارخانه رادافشان سحر، تست حرارتی چندمرحلهای انجام میشود که مهمترین آنها عبارتاند از:
۱. آزمون دمای کاری IEC 60811-1
کابل در یک محفظه گرمایی قرار داده میشود. پس از چند ساعت در دمای مشخص، خواص مکانیکی هادی و عایق مورد بررسی قرار میگیرد — اگر تغییر شکل یا شکنندگی مشاهده شود، کابل رد میشود.
۲. تست پیری حرارتی Accelerated Aging Test
در این آزمایش، کابل در معرض دمای بالاتر از حد مجاز (مثلاً ۱۳۰°C) برای مدتزمانی مشخص (مثلاً ۱۶۸ ساعت) قرار میگیرد.
سپس درصد کاهش مقاومت عایق اندازهگیری میشود. کابل باید پس از این آزمون بیش از ۸۰٪ از مقاومت اولیه خود را حفظ کند.
۳. آزمون شوک حرارتی Thermal Shock Test
کابل ناگهان از -۲۰°C به +۸۰°C منتقل میشود. این شوکهای سریع، احتمال ترکخوردگی و از دست رفتن چسبندگی لایهها را بررسی میکند.

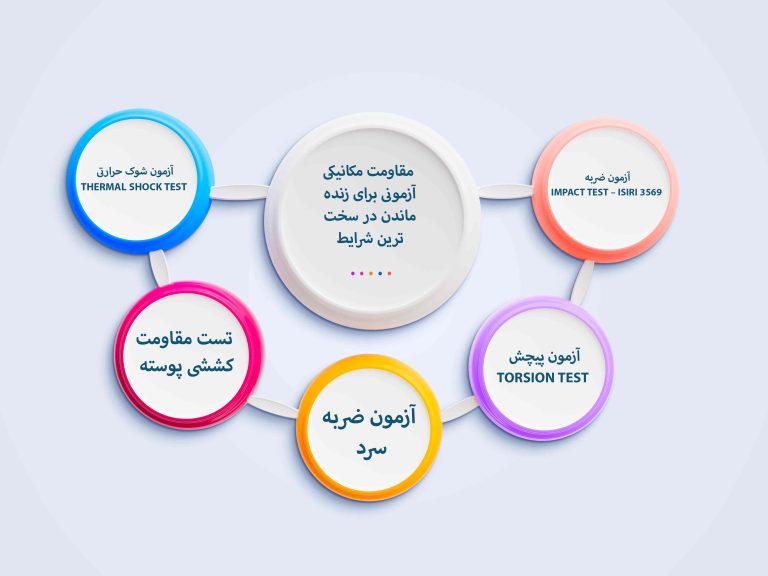

مقاومت مکانیکی آزمونی برای زنده ماندن در سختترین شرایط
در پروژههای صنعتی، کابل تنها با حرارت مواجه نیست — فشار مکانیکی، ضربه، پیچخوردگی و کشش هم دشمنان بیرحمی هستند.
برای همین، در خطوط تولید رادافشان سحر، کابلها بعد از تولید تحت مجموعهای از تستهای مکانیکی قرار میگیرند تا دوام فیزیکیشان اثبات شود.
۱. آزمون ضربه Impact Test – ISIRI 3569
در این تست، وزنهای با وزن مشخص از ارتفاع کنترلشده روی کابل رها میشود. اگر ترک عایق یا بریدگی در روکش ایجاد شود، کابل غیرقابل قبول است.
۲. آزمون پیچش Torsion Test
کابل در دو سر ثابت شده و چند هزار بار چرخانده میشود تا انعطاف و پایداری هادی بررسی شود. در کابلهای کنترل که مدام در حرکت هستند (مثل رباتهای صنعتی)، این تست حیاتی است.
۳. آزمون ضربه سرد
کابل در دمای زیر صفر درجه قرار گرفته و سپس با خمکردن در زاویه معین، میزان شکنندگی عایق بررسی میشود.
۴. تست مقاومت کششی پوسته
در این بخش، نیروی مشخصی بر پوسته بیرونی وارد میشود تا مقاومت در برابر پارگی یا جداشدن از لایهی زیرین اندازهگیری شود.
نقش استانداردهای بینالمللی در کنترل کیفیت
هیچ ادعایی بدون تأیید استاندارد ارزشی ندارد.
کابلهای صنعتی رادافشان سحر علاوهبر استاندارد ملی ایران ISIRI 3569، مطابق با الزامات IEC 60502 و VDE 0276 هم تولید میشوند.
در هر خط تولید، قبل از بستهبندی نهایی، تستهای افت ولتاژ، مقاومت هادی، تست جریان نشتی و تست مقاومت عایقی با ولتاژ بالا Hipot Test انجام میشود همچنین ما در الکتریکی زندی همواره در تلاش هستیم تا بهترین خدمات را به شما عزیزان ارائه دهیم.
به زبان ساده: هر متر کابل از کارخانه باید گواهی «بدون نقص» داشته باشد.
اشتباهات رایج در انتخاب و نصب کابل صنعتی
حتی بهترین کابل دنیا، اگر درست انتخاب یا نصب نشود، کارایی خود را از دست میدهد.
چند اشتباه مرسوم که مهندسان تازهکار باید از آن دوری کنند:
- انتخاب کابل با سطح مقطع کمتر از نیاز جریان.نتیجه: افزایش دمای هادی و کاهش طول عمر عایق.
- بیتوجهی به شرایط محیطی.کابل در فضای باز یا در معرض تابش UV باید روکش مقاوم داشته باشد.
- انسداد مسیر تنفس حرارتی کابلها در نای داکت.نبود تهویه باعث بالا رفتن دمای تجمعی و تسریع در پیری حرارتی میشود.
- عدم تست ولتاژ پس از کابلکشی.حتی کابل سالم، در هنگام نصب ممکن است آسیب مکانیکی دیده باشد. تست نهایی حیاتی است.
پرسش های متداول
۱. حداکثر دمای کاری کابل رادافشان سحر چقدر است؟
بسته به نوع عایق متفاوت است. در کابلهای XLPE تا ۹۰°C مداوم و در تستهای لحظهای تا ۲۵۰°C مجاز است.
۲. آیا کابلهای این برند برای محیطهای مرطوب مناسباند؟
بله. کابلهای روکشدار PVC با افزودنی ضد رطوبت و کابلهای LSZH برای محیطهای خورنده طراحی شدهاند.
۳. تستهای مکانیکی در خط تولید چند بار انجام میشود؟
در هر شیفت، نمونهگیری تصادفی انجام میشود تا عملکرد لایهی عایق، روکش و هادی بهصورت مداوم کنترل شود.
۴. تفاوت کابل XLPE و PVC در چیست؟
XLPE تحمل حرارتی و الکتریکی بالاتری دارد و نسبت به PVC برای محیطهای صنعتی سنگین مناسبتر است. اما در فضاهای معمولی، کابل PVC اقتصادیتر است.
